ในขอบเขตของการผลิตอุปกรณ์อิเล็กทรอนิกส์ การรับรองคุณภาพและความน่าเชื่อถือของส่วนประกอบและชุดประกอบอิเล็กทรอนิกส์ถือเป็นสิ่งสำคัญสูงสุด เทคนิคที่สำคัญที่สุดอย่างหนึ่งในเรื่องนี้คือการตรวจสอบเอ็กซ์เรย์ ในฐานะซัพพลายเออร์ชั้นนำด้านการตรวจสอบเอ็กซ์เรย์ ฉันมักถูกถามเกี่ยวกับความละเอียดของการตรวจสอบเอ็กซ์เรย์ในอุปกรณ์อิเล็กทรอนิกส์ ในบล็อกโพสต์นี้ ผมจะเจาะลึกแนวคิดเรื่องความละเอียดในการตรวจสอบเอ็กซ์เรย์ ความสำคัญของความละเอียดในอุปกรณ์อิเล็กทรอนิกส์ และผลกระทบต่อกระบวนการตรวจสอบโดยรวมอย่างไร
ทำความเข้าใจความละเอียดในการตรวจสอบเอ็กซ์เรย์
ความละเอียดในการตรวจสอบเอ็กซ์เรย์หมายถึงความสามารถของระบบเอ็กซ์เรย์ในการแยกแยะระหว่างวัตถุหรือคุณลักษณะสองชิ้นที่อยู่ติดกัน เป็นการวัดรายละเอียดที่เล็กที่สุดที่ระบบสามารถถ่ายภาพได้อย่างแม่นยำ ในบริบทของอุปกรณ์อิเล็กทรอนิกส์ ความละเอียดสูงเป็นสิ่งจำเป็นสำหรับการตรวจจับและวิเคราะห์ข้อบกพร่องเล็กๆ น้อยๆ เช่น รอยแตก ช่องว่าง และการวางแนวที่ไม่ตรงในชิ้นส่วนอิเล็กทรอนิกส์และแผงวงจรพิมพ์ (PCB)
ความละเอียดในการตรวจสอบเอ็กซ์เรย์มีสองประเภทหลัก: ความละเอียดเชิงพื้นที่และความละเอียดคอนทราสต์
ความละเอียดเชิงพื้นที่
ความละเอียดเชิงพื้นที่คือความสามารถในการแยกแยะระหว่างวัตถุสองชิ้นที่มีระยะห่างใกล้เคียงกันในภาพเอ็กซ์เรย์ โดยทั่วไปจะวัดเป็นคู่เส้นต่อมิลลิเมตร (lp/mm) หรือไมโครเมตร (μm) ความละเอียดเชิงพื้นที่ที่สูงขึ้นหมายความว่าระบบเอ็กซ์เรย์สามารถตรวจจับคุณสมบัติที่มีขนาดเล็กลงและให้ภาพที่มีรายละเอียดมากขึ้น ตัวอย่างเช่น ระบบที่มีความละเอียดเชิงพื้นที่ 10 lp/mm สามารถแยกแยะระหว่างวัตถุสองชิ้นที่อยู่ห่างกัน 0.1 มม. ในขณะที่ระบบที่มีความละเอียด 20 lp/mm สามารถตรวจจับวัตถุที่อยู่ห่างกันเพียง 0.05 มม.
มีหลายปัจจัยที่ส่งผลต่อความละเอียดเชิงพื้นที่ของระบบเอ็กซ์เรย์ รวมถึงขนาดจุดโฟกัสของหลอดเอ็กซ์เรย์ ขนาดพิกเซลของตัวตรวจจับ และการขยายทางเรขาคณิตของการตั้งค่าการถ่ายภาพ โดยทั่วไปขนาดจุดโฟกัสที่เล็กลงและขนาดพิกเซลของตัวตรวจจับจะส่งผลให้ความละเอียดเชิงพื้นที่สูงขึ้น อย่างไรก็ตาม การลดพารามิเตอร์เหล่านี้ยังมีข้อจำกัด เนื่องจากอาจทำให้ความเข้มของรังสีเอกซ์ลดลงและเวลาในการเปิดรับแสงนานขึ้น
ความละเอียดความคมชัด
ความละเอียดคอนทราสต์คือความสามารถในการแยกแยะระหว่างวัตถุที่มีคุณสมบัติการดูดกลืนรังสีเอกซ์ที่คล้ายคลึงกัน โดยจะกำหนดโดยช่วงไดนามิกของเครื่องตรวจจับและความสามารถของระบบเอ็กซ์เรย์ในการตรวจจับความแตกต่างเล็กน้อยในการลดทอนของเอ็กซ์เรย์ ในด้านอิเล็กทรอนิกส์ ความละเอียดคอนทราสต์เป็นสิ่งสำคัญในการตรวจจับข้อบกพร่องที่อาจมองไม่เห็นโดยพิจารณาจากความละเอียดเชิงพื้นที่เพียงอย่างเดียว เช่น การแยกส่วนและช่องว่างภายใน
ความละเอียดคอนทราสต์สูงช่วยให้มองเห็นข้อบกพร่องเล็กๆ น้อยๆ เหล่านี้ได้ดีขึ้น ช่วยให้วิเคราะห์และจำแนกข้อบกพร่องได้แม่นยำยิ่งขึ้น เพื่อปรับปรุงความละเอียดคอนทราสต์ ระบบเอ็กซ์เรย์มักใช้เทคนิคการถ่ายภาพขั้นสูง เช่น การลบแบบดิจิทัลและการสร้างภาพคอนทราสต์เฟส เทคนิคเหล่านี้ช่วยเพิ่มการมองเห็นคุณลักษณะคอนทราสต์ต่ำโดยการเน้นความแตกต่างในการดูดกลืนรังสีเอกซ์ระหว่างข้อบกพร่องและวัสดุโดยรอบ
ความสำคัญของการแก้ปัญหาในการตรวจสอบทางอิเล็กทรอนิกส์
ในอุตสาหกรรมอิเล็กทรอนิกส์ ความต้องการส่วนประกอบที่มีขนาดเล็ก ซับซ้อนกว่า และมีประสิทธิภาพสูงกว่านั้นเพิ่มขึ้นอย่างต่อเนื่อง ส่งผลให้ขนาดของคุณสมบัติอิเล็กทรอนิกส์ เช่น ข้อต่อบัดกรี จุดเชื่อมต่อ และวงจรรวม ลดลงอย่างมาก แนวโน้มนี้ทำให้การตรวจจับและตรวจสอบข้อบกพร่องโดยใช้วิธีการตรวจสอบแบบดั้งเดิมมีความท้าทายมากขึ้น
การตรวจสอบเอ็กซ์เรย์ที่มีความละเอียดสูงมีบทบาทสำคัญในการรับมือกับความท้าทายเหล่านี้ ช่วยให้ผู้ผลิตตรวจจับและวิเคราะห์ข้อบกพร่องในระดับจุลภาค เพื่อให้มั่นใจในคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์อิเล็กทรอนิกส์ ต่อไปนี้คือประเด็นสำคัญบางส่วนที่การตรวจสอบเอ็กซ์เรย์ความละเอียดสูงเป็นสิ่งจำเป็นในอุปกรณ์อิเล็กทรอนิกส์:
การตรวจสอบรอยประสาน
ข้อต่อแบบบัดกรีเป็นส่วนประกอบที่สำคัญในส่วนประกอบอิเล็กทรอนิกส์ เนื่องจากมีการเชื่อมต่อทางไฟฟ้าและทางกลระหว่างส่วนประกอบและ PCB ข้อบกพร่องในข้อต่อบัดกรี เช่น ช่องว่าง รอยแตก และการเปียกไม่เพียงพอ อาจทำให้เกิดไฟฟ้าขัดข้องและลดความน่าเชื่อถือของผลิตภัณฑ์ การตรวจสอบด้วยเอ็กซ์เรย์ความละเอียดสูงสามารถตรวจจับข้อบกพร่องเหล่านี้ได้ด้วยความแม่นยำสูง ช่วยให้ผู้ผลิตสามารถระบุและแก้ไขปัญหาได้ตั้งแต่เนิ่นๆ ในกระบวนการผลิต
การตรวจสอบ PCB
แผงวงจรพิมพ์ถือเป็นหัวใจสำคัญของอุปกรณ์อิเล็กทรอนิกส์ และข้อบกพร่องใดๆ ใน PCB อาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและฟังก์ชันการทำงานของผลิตภัณฑ์ การตรวจสอบด้วยเอ็กซ์เรย์สามารถตรวจจับข้อบกพร่องของ PCB ได้หลากหลาย รวมถึงการลัดวงจร การเปิด จุดเปลี่ยนแนวที่ไม่ตรง และการหลุดล่อน ด้วยการใช้ระบบเอ็กซ์เรย์ความละเอียดสูง ผู้ผลิตสามารถมั่นใจในความสมบูรณ์ของ PCB และป้องกันความล้มเหลวที่มีค่าใช้จ่ายสูงในภาคสนาม
การตรวจสอบส่วนประกอบ
ชิ้นส่วนอิเล็กทรอนิกส์ เช่น วงจรรวม ตัวเก็บประจุ และตัวต้านทาน กำลังมีขนาดเล็กลงและซับซ้อนมากขึ้น สามารถใช้การตรวจสอบเอ็กซ์เรย์ความละเอียดสูงเพื่อตรวจสอบส่วนประกอบเหล่านี้เพื่อหาข้อบกพร่องภายใน เช่น รอยแตกของแม่พิมพ์ การชำรุดของพันธะลวด และการหลุดล่อนของบรรจุภัณฑ์ ช่วยให้ผู้ผลิตสามารถระบุส่วนประกอบที่มีข้อบกพร่องก่อนที่จะประกอบเป็นผลิตภัณฑ์ขั้นสุดท้าย ซึ่งช่วยลดความเสี่ยงในการเรียกคืนผลิตภัณฑ์และการเรียกร้องการรับประกัน
เปรียบเทียบกับวิธีการตรวจสอบแบบไม่ทำลายอื่นๆ
แม้ว่าการตรวจสอบด้วยเอ็กซ์เรย์เป็นเครื่องมือที่ทรงพลังสำหรับการตรวจสอบทางอิเล็กทรอนิกส์ แต่ก็ไม่ใช่วิธีการตรวจสอบแบบไม่ทำลายเพียงวิธีเดียวที่มีอยู่ วิธีการทั่วไปอื่นๆ ได้แก่การตรวจสอบการแทรกซึมของสีย้อม-การตรวจจับข้อบกพร่องล้ำเสียง, และการตรวจสอบผงแม่เหล็ก- แต่ละวิธีมีข้อดีและข้อจำกัดของตัวเอง และการเลือกวิธีการตรวจสอบจะขึ้นอยู่กับการใช้งานและข้อกำหนดเฉพาะ
การตรวจสอบการแทรกซึมของสีย้อม
การตรวจสอบสีย้อมทะลุทะลวงเป็นวิธีการตรวจสอบพื้นผิวที่ใช้ในการตรวจจับข้อบกพร่องที่เปิดอยู่ เช่น รอยแตกและความพรุน บนพื้นผิวของวัสดุที่ไม่มีรูพรุน โดยเป็นการลงสีย้อมลงบนพื้นผิวของวัสดุ ปล่อยให้สีซึมเข้าไปในจุดบกพร่อง จากนั้นจึงขจัดสีย้อมส่วนเกินออก จากนั้นจึงนำดีเวลลอปเปอร์ไปใช้กับพื้นผิวเพื่อให้มองเห็นข้อบกพร่องได้
แม้ว่าการตรวจสอบสีย้อมทะลุทะลวงเป็นวิธีการที่ง่ายและคุ้มค่า แต่ก็มีจำกัดเพียงการตรวจจับข้อบกพร่องที่พื้นผิว และไม่สามารถให้ข้อมูลเกี่ยวกับข้อบกพร่องภายในได้ ในทางตรงกันข้าม การตรวจสอบด้วยเอ็กซ์เรย์สามารถตรวจจับข้อบกพร่องทั้งที่พื้นผิวและภายใน ทำให้เป็นวิธีการตรวจสอบสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ครอบคลุมมากขึ้น

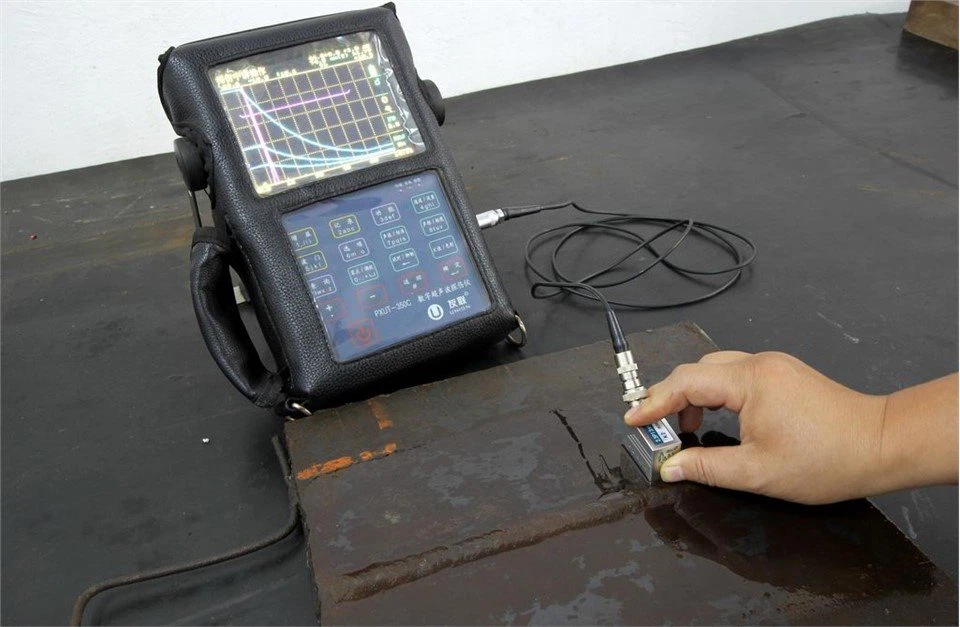

การตรวจจับข้อบกพร่องล้ำเสียง
การตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูงเป็นวิธีการทดสอบโดยไม่ทำลายที่ใช้กันอย่างแพร่หลาย ซึ่งใช้คลื่นเสียงความถี่สูงเพื่อตรวจจับข้อบกพร่องภายในของวัสดุ มีประสิทธิภาพเป็นพิเศษในการตรวจจับข้อบกพร่องในโลหะและวัสดุผสม คลื่นอัลตราโซนิกจะถูกส่งไปยังวัสดุ และข้อบกพร่องใดๆ ในวัสดุจะทำให้คลื่นสะท้อนหรือกระจาย ด้วยการวิเคราะห์คลื่นที่สะท้อนหรือกระจัดกระจาย ทำให้สามารถระบุตำแหน่งและขนาดของข้อบกพร่องได้
อย่างไรก็ตาม การตรวจจับข้อบกพร่องด้วยคลื่นเสียงความถี่สูงมีข้อจำกัดในการตรวจสอบชิ้นส่วนอิเล็กทรอนิกส์และ PCB รูปทรงเรขาคณิตที่ซับซ้อนและลักษณะที่แตกต่างกันของวัสดุเหล่านี้อาจทำให้ยากต่อการตีความสัญญาณอัลตราโซนิกอย่างแม่นยำ ในทางกลับกัน การตรวจสอบด้วยรังสีเอกซ์สามารถให้ภาพโครงสร้างภายในของชิ้นส่วนอิเล็กทรอนิกส์และ PCB ที่ชัดเจนและมีรายละเอียด ทำให้เป็นวิธีที่เหมาะสมสำหรับการตรวจสอบทางอิเล็กทรอนิกส์มากขึ้น
การตรวจสอบผงแม่เหล็ก
การตรวจสอบผงแม่เหล็กเป็นวิธีการทดสอบแบบไม่ทำลายซึ่งใช้ในการตรวจจับข้อบกพร่องที่พื้นผิวและใกล้พื้นผิวในวัสดุที่เป็นแม่เหล็กไฟฟ้า มันเกี่ยวข้องกับการใช้สนามแม่เหล็กกับวัสดุแล้วโรยผงแม่เหล็กลงบนพื้นผิว ข้อบกพร่องใดๆ ในวัสดุจะทำให้สนามแม่เหล็กบิดเบี้ยว และผงแม่เหล็กจะสะสมที่บริเวณที่มีข้อบกพร่อง ทำให้มองเห็นได้
เช่นเดียวกับการตรวจสอบการแทรกซึมของสีย้อม การตรวจสอบผงแม่เหล็กนั้นจำกัดอยู่ที่การตรวจจับข้อบกพร่องที่พื้นผิวและใกล้พื้นผิว และไม่สามารถให้ข้อมูลเกี่ยวกับข้อบกพร่องภายในได้ การตรวจสอบด้วยเอ็กซ์เรย์ซึ่งมีความสามารถในการทะลุผ่านวัสดุและให้ภาพที่มีรายละเอียดของโครงสร้างภายใน ถือเป็นวิธีที่มีประสิทธิภาพมากขึ้นในการตรวจสอบชิ้นส่วนและส่วนประกอบอิเล็กทรอนิกส์
โซลูชันการตรวจสอบเอ็กซ์เรย์ของเรา
ในฐานะซัพพลายเออร์ด้านการตรวจสอบเอ็กซ์เรย์ เราเข้าใจถึงความสำคัญของความละเอียดสูงในการตรวจสอบทางอิเล็กทรอนิกส์ นั่นเป็นเหตุผลที่เรานำเสนอระบบตรวจสอบเอ็กซ์เรย์ขั้นสูงที่หลากหลาย ซึ่งได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะของอุตสาหกรรมอิเล็กทรอนิกส์ ระบบของเรามีความละเอียดเชิงพื้นที่และคอนทราสต์สูง ช่วยให้สามารถตรวจจับได้แม้แต่ข้อบกพร่องที่เล็กที่สุดในชิ้นส่วนอิเล็กทรอนิกส์และ PCB
เราใช้เทคโนโลยีล้ำสมัยและเทคนิคการสร้างภาพที่เป็นนวัตกรรมใหม่เพื่อให้มั่นใจถึงความแม่นยำและความน่าเชื่อถือในการตรวจสอบในระดับสูงสุด ระบบเอ็กซ์เรย์ของเราติดตั้งหลอดเอ็กซ์เรย์ประสิทธิภาพสูง อุปกรณ์ตรวจจับ และซอฟต์แวร์ประมวลผลภาพ ซึ่งช่วยให้เราสามารถให้ภาพที่คมชัดและมีรายละเอียดพร้อมคอนทราสต์และความละเอียดที่ยอดเยี่ยม
นอกเหนือจากระบบการตรวจสอบเอ็กซ์เรย์มาตรฐานของเราแล้ว เรายังเสนอโซลูชันที่ปรับแต่งให้ตรงตามความต้องการเฉพาะของลูกค้าของเราอีกด้วย ทีมวิศวกรและช่างเทคนิคที่มีประสบการณ์ของเราสามารถทำงานอย่างใกล้ชิดกับคุณเพื่อพัฒนาโซลูชันการตรวจสอบที่ออกแบบให้เหมาะกับการใช้งานและงบประมาณเฉพาะของคุณ
ติดต่อเราเพื่อจัดซื้อจัดจ้างและให้คำปรึกษา
หากคุณกำลังมองหาโซลูชันการตรวจสอบเอ็กซ์เรย์ที่เชื่อถือได้สำหรับกระบวนการผลิตอิเล็กทรอนิกส์ของคุณ เรายินดีให้ความช่วยเหลือ ทีมผู้เชี่ยวชาญของเราสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับผลิตภัณฑ์และบริการของเรา พร้อมทั้งให้คำแนะนำอย่างมืออาชีพเกี่ยวกับโซลูชันการตรวจสอบที่ดีที่สุดสำหรับความต้องการของคุณ
ไม่ว่าคุณจะเป็นผู้ผลิตขนาดเล็กหรือบริษัทข้ามชาติขนาดใหญ่ เรามุ่งมั่นที่จะมอบคุณภาพและบริการในระดับสูงสุดแก่คุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเกี่ยวกับข้อกำหนดด้านการตรวจสอบเอ็กซ์เรย์ของคุณ และสำรวจว่าโซลูชันของเราสามารถช่วยคุณปรับปรุงคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์อิเล็กทรอนิกส์ของคุณได้อย่างไร
อ้างอิง
- ASNT (สมาคมอเมริกันเพื่อการทดสอบแบบไม่ทำลาย) คู่มือการทดสอบแบบไม่ทำลาย เล่ม 1: การถ่ายภาพรังสี
- ASTM (สมาคมอเมริกันเพื่อการทดสอบและวัสดุ) แนวปฏิบัติมาตรฐานสำหรับการตรวจเอ็กซ์เรย์รอยเชื่อม
